[MySQL] MySQL 아키텍처: 접속 클라이언트, MySQL 엔진, 스토리지 엔진, 운영 체제, 하드웨어





💋 인트로

MySQL 서버는 아래와 같이 구분할 수 있다.

• MySQL 엔진
• 스토리지 엔진

MySQL 서버에서 기본으로 제공하는 스토리지 엔진으로는 InnoDB, MyISAM 스토리지 엔진이 있다.



💋 MySQL 엔진 아키텍처



• MySQL은 Oracle이 만든 DBMS 소프트웨어
• 다른 DBMS와 비교했을 때 독특한 구조

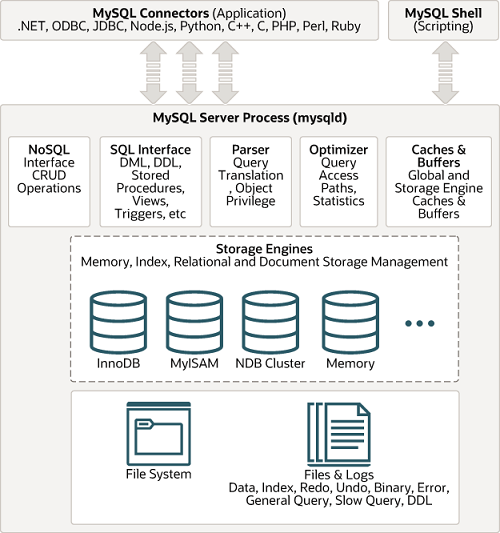

이미지 출처: https://dev.mysql.com/doc/refman/8.0/en/pluggable-storage-overview.html

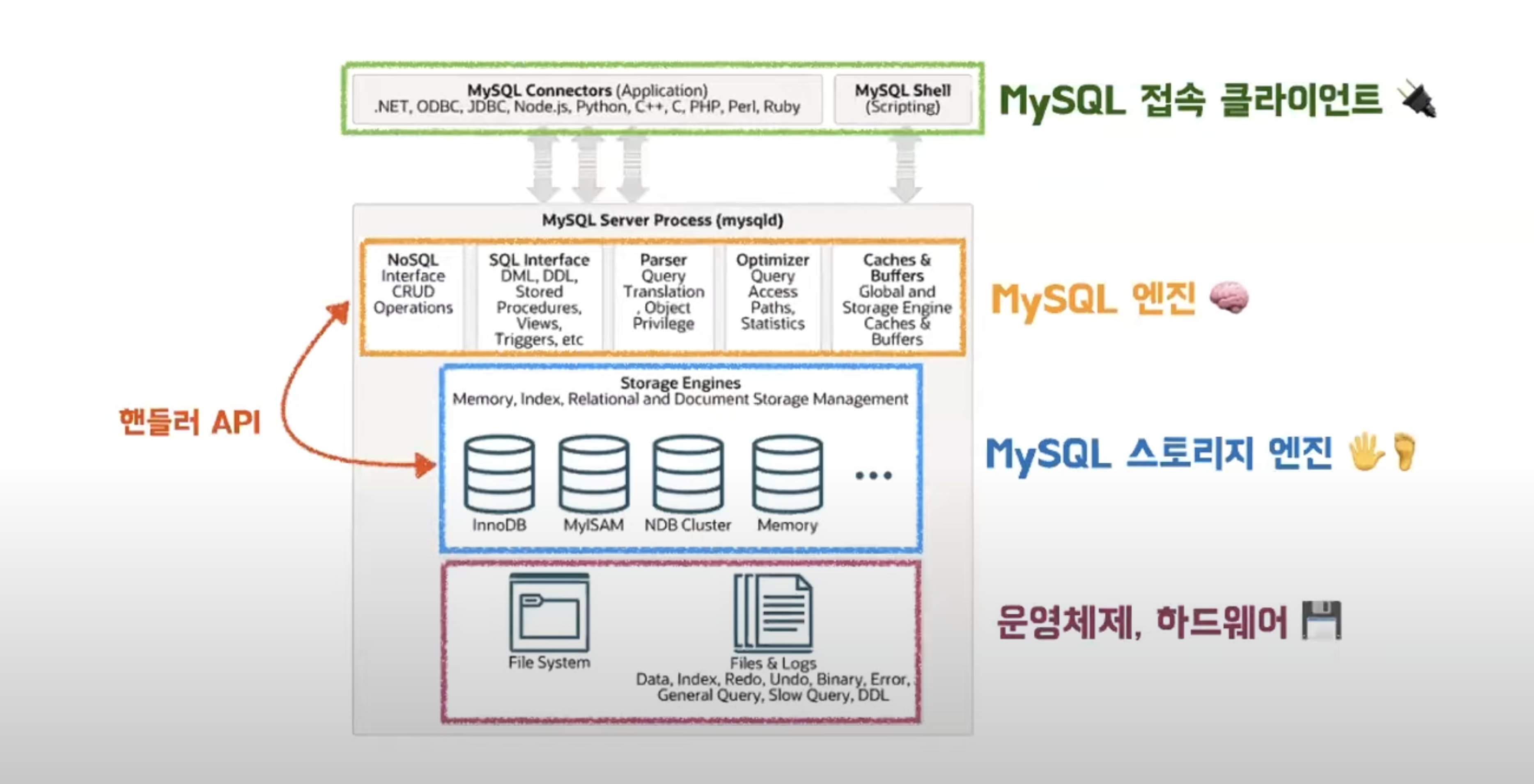

조금 더 분류해서 보자!

이미지 출처: https://www.youtube.com/watch?v=vQFGBZemJLQ



✔ MySQL 접속 클라이언트

• MySQL 서버의 클라이언트
• Python, JDBC(Java) 등등 대부분 프로그램이 언어를 모두 지원
• 모든 언어로 MySQL 서버에서 쿼리를 사용할 수 있도록 함.
• 쉘 스크립트를 통해서도 MySQL 쿼리를 사용할 수 있음.
• MySQL 서버 = MySQL 엔진 + MySQL 스토리지 엔진



✔ MySQL 엔진

• Optimizer가 작성한 실행 계획에 따라 스토리지 엔진을 호출해 쿼리를 실행
• 클라이언트 접속과 SQL 요청 처리
• Query Parser, Query Optimizer 등으로 구성
• 이중 핵심인 Query Optimizer는 요청된 SQL문을 최적화해 실행시키기 위해서 실행 계획을 세움.



✔ MySQL 스토리지 엔진

• 데이터를 실제로 디스크 스토리지에 저장하거나, 디스크 스토리지에 저장된 데이터를 읽어오는 역할
• MySQL 엔진은 딱 1개지만, 스토리지 엔진은 여러 개를 동시에 사용할 수 있음.
  • CREATE TABLE innodb_table (fd1 INT, fd2 INT) ENGINE=INNODB;
    • innodb_table은 InnoDB 스토리지 엔진을 사용하도록 정의
    • innodb_table에 CRUD 작업을 실행하면 InnoDB 스토리지 엔진이 처리 담당
• 핸들러 API
  • MySQL 엔진이 스토리지를 호출할 때 사용하는 API
  • 이 API를 직접 구현하면, 커스텀한 스토리지 엔진을 추가할 수도 있음.



✔ 운영 체제, 하드웨어

• 실제 테이블 데이터와 로그 데이터를 파일로 저장
• 파일 시스템과 하드웨어로 구분
