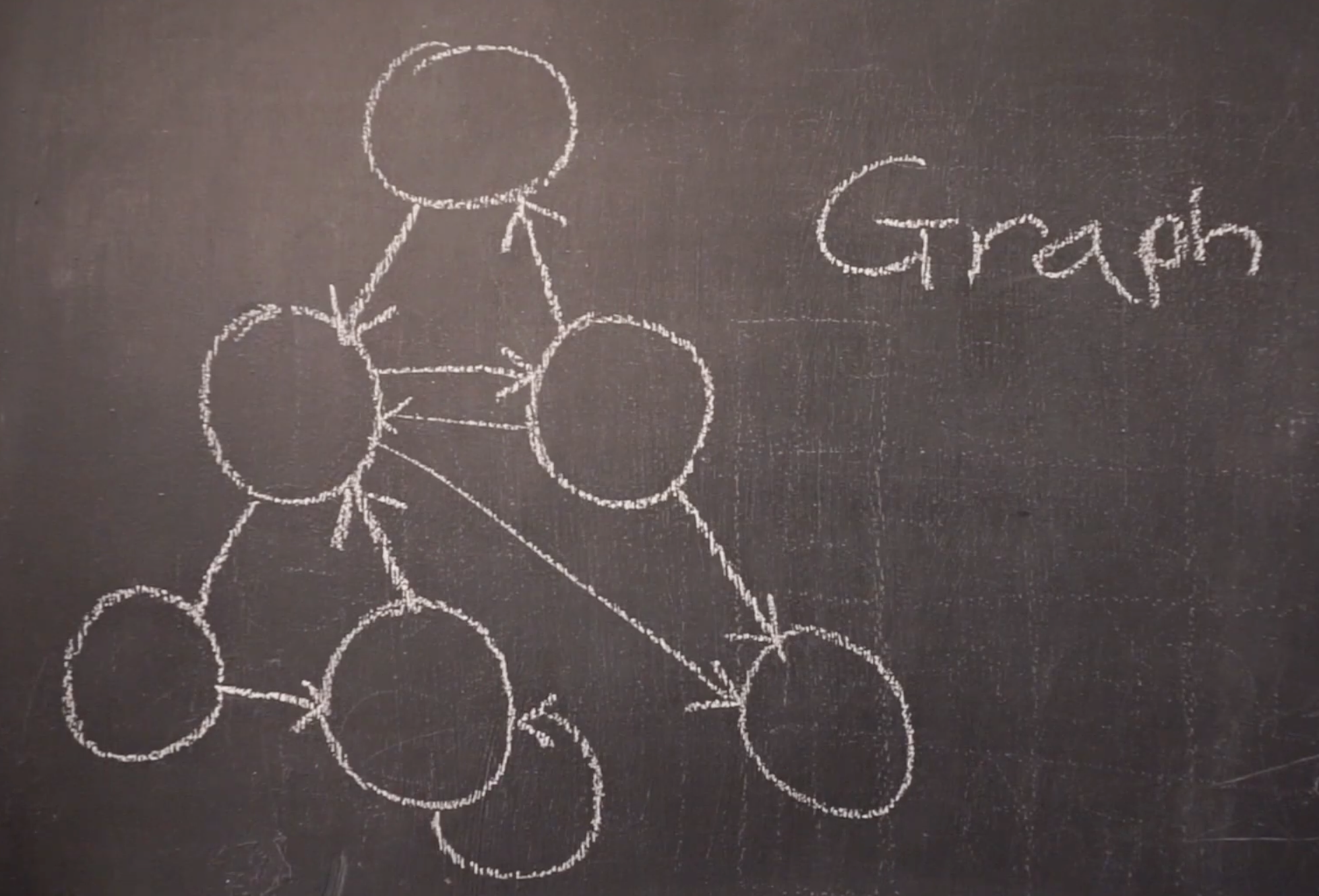

💋 Graph란?

✔️ 개념





• node(정점)과 edge(간선)으로 구성된 비선형 데이터 구조
• node의 집합(V)과 edge의 집합(E)으로 이루어져 있다 ⇒ G(E, V)로 표기

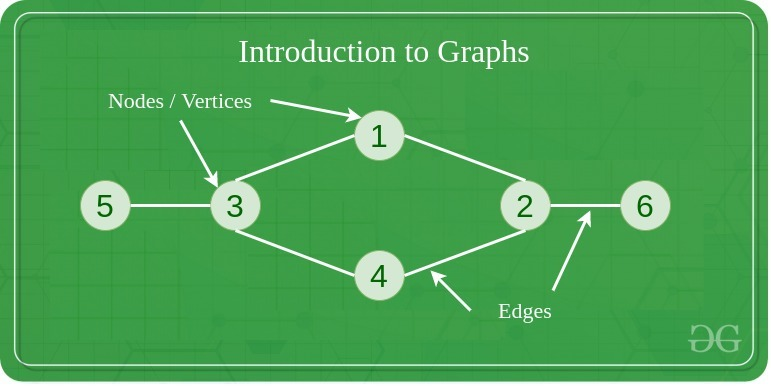

✔️ 구성 요소

• Vertices
• nodes, 정점으로도 부른다.
• 그래프의 기본 단위
• 각 노드는 레이블이 지정될 수도 있고 되지 않을 수도 있습니다.
• Edges
• arcs, 간선으로도 부른다.
• 두 노드를 연결하는 데 사용되는 선이나 링크
• 어떤 방식으로든 그래프의 두 노드를 연결할 수 있으며, 규칙이 없다.
• 각 간선은 레이블이 지정될 수도 있고 되지 않을 수도 있습니다.



💋 Graph의 종류

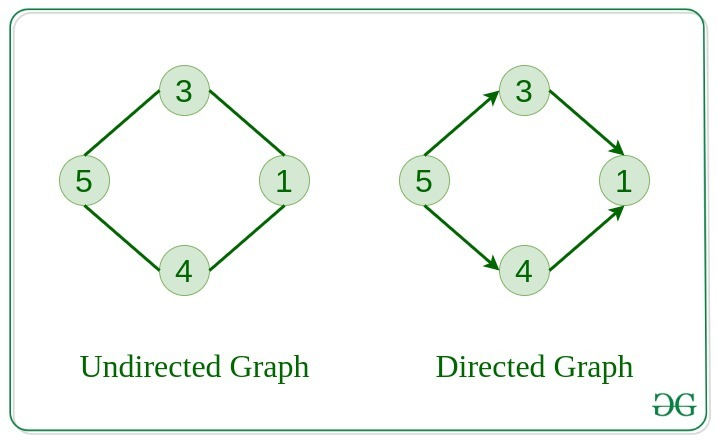

• 무방향 그래프 (Undirected Graph) vs 방향 그래프 (Directed Graph 또는 Digraph)





• 가중치 그래프 (Weighted Graph)
• 간선에 가중치 또는 가중값이 할당된 그래프입니다. 가중치는 간선의 가중치를 나타내는 숫자입니다.
• 무방향 가중치 그래프 (Undirected Weighted Graph)
• 방향이 없는 그래프이면서, 간선에 가중치가 할당된 그래프
• 방향 가중치 그래프 (Directed Weighted Graph)
• 방향이 있는 그래프이면서, 간선에 가중치가 할당된 그래프
• 사이클이 없는 그래프 (Acyclic Graph)
• 그래프 내에 순환 구조가 없는 그래프
• 예. 트리

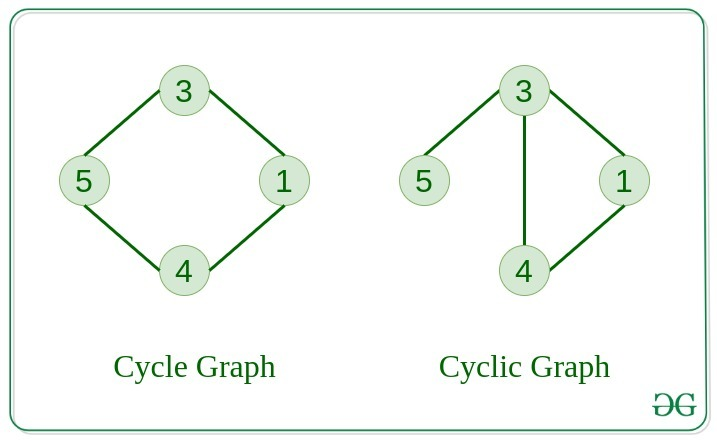

• 사이클이 있는 그래프 (Cyclic Graph) vs 사이클 그 자체인 그래프 (Cycle Graph)
• Cyclic Graph는 그래프 내에 적어도 하나 이상의 순환 구조가 있는 그래프

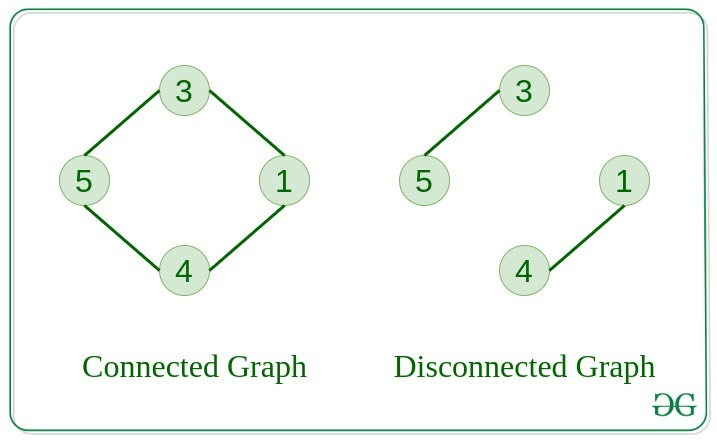

• 연결 그래프 (Connected Graph) vs 비연결 그래프 (Disconnected Graph)

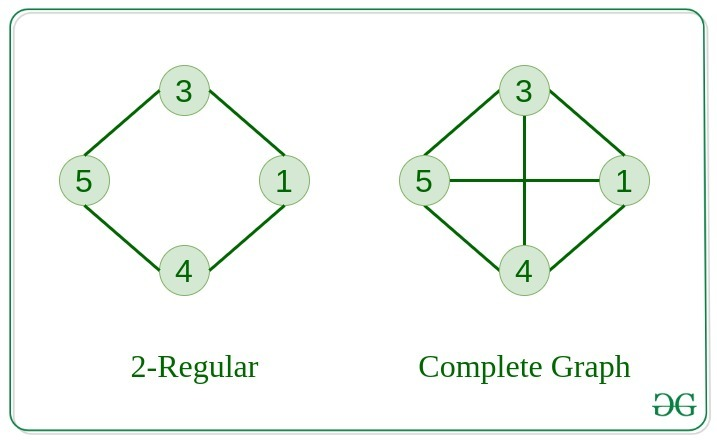

• 완전 그래프 (Complete Graph)
• 모든 노드 간에 간선이 존재하는 그래프
• 모든 노드가 서로 연결되어 있는 상태입니다.



💋 트리 구조 vs 그래프 구조

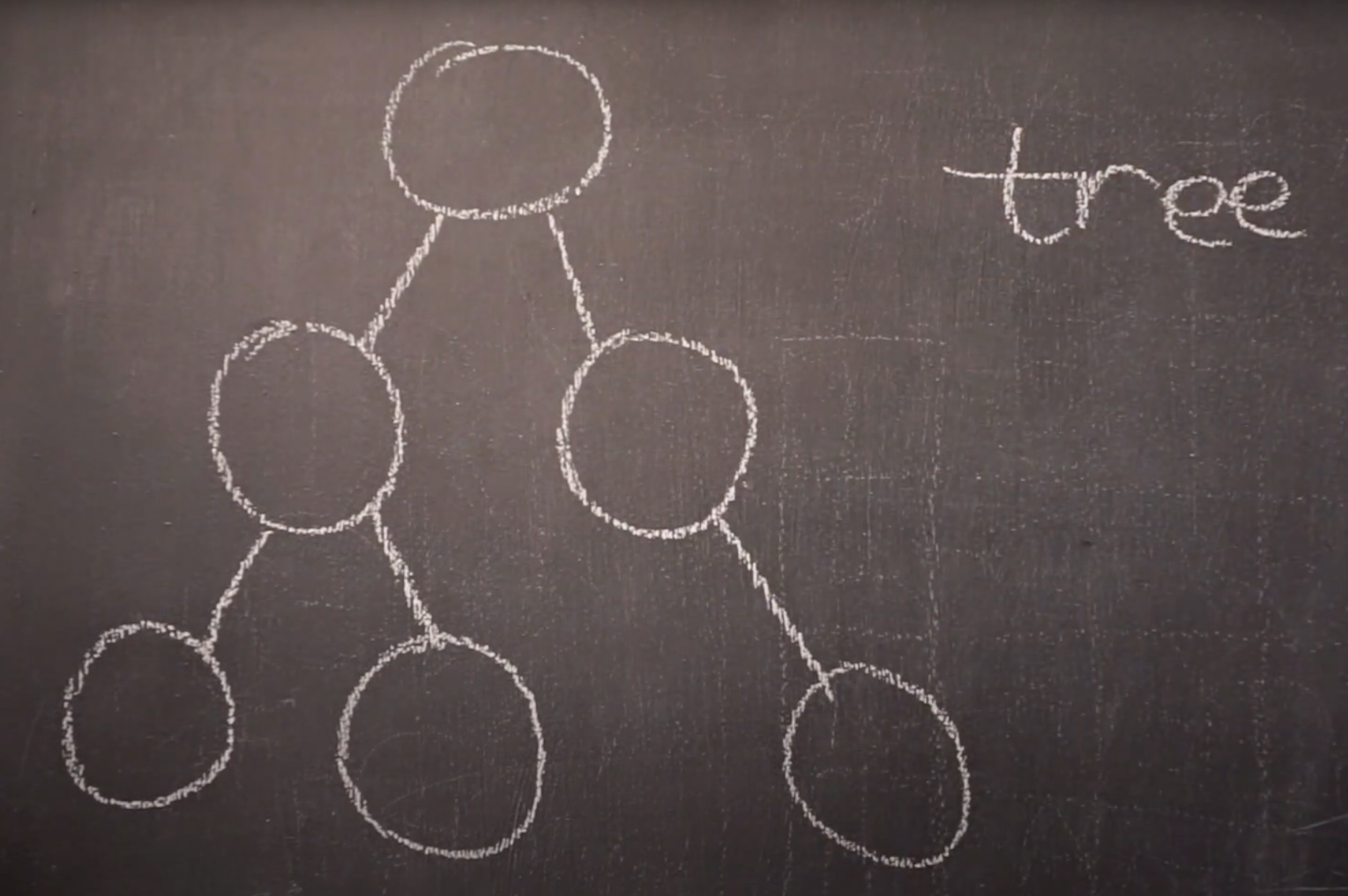

이전에 학습한 트리의 특징은 다음과 같았다.

• 루트 노드는 딱 1개만 존재한다.
• 트리 내에 사이클은 존재하지 않는다.
• 자녀 노드는 하나의 부모 노드만 가진다.
• 데이터를 순차적으로 저장하지 않는 비선형 구조
• 트리에 서브 트리가 있는 재귀적 구조
• 계층적 구조



트리구조랑 딱 비교해서 그래프 자료구조의 특징은 다음과 같다.

• 그래프에서는 모든 노드가 동등하게 취급되며, 루트 노드의 개념이 없다.
• 그래프 자료구조는 사이클이 존재할 수도 있다.
• 사이클의 방향이 자유로워서, 부모 자녀 노드의 개념이 없다.
• 데이터를 순차적으로 저장하지 않는 비선형 구조 ⇒ 트리와 동일
• 그래프에 서브 그래프가 있는 재귀적 구조 ⇒ 트리와 유사함
• 계층적 X



⇒ 그래프 자료구조를 일반화된 트리라고도 볼 수 있다.



Trees are the restricted types of graphs, just with some more rules. Every tree will always be a graph but not all graphs will be trees. Linked List, Trees, and Heaps all are special cases of graphs.  - geeksforgeeks



💋 Graph를 표현하는 방법

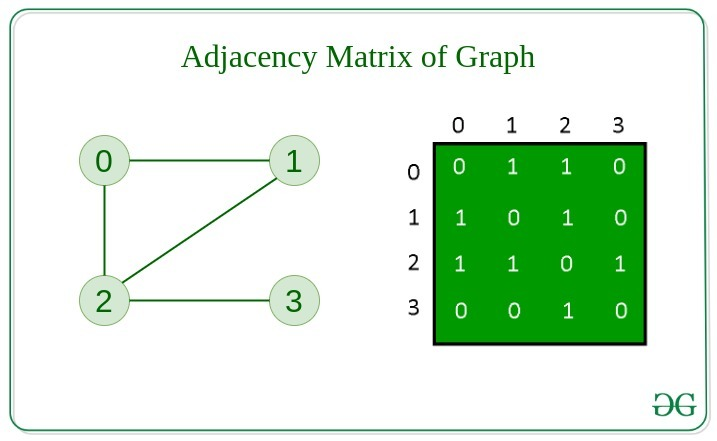

✔️ Adjacency Matrix

• 그래프를 2차원 배열로 나타내는 방법
• 연결되었으면 1, 연결되지 않았으면 0으로 나타낸다.





• 가중치 그래프인 경우에는 각 원소가 가중치 값을 나타낼 수 있다.
• 간선의 존재 여부를 상수 시간에 확인할 수 있지만, 간선의 수가 상대적으로 매우 적은 경우(희소한 그래프) 많은 메모리를 차지할 수 있다. ⇒ 그냥 의미없는 0으로 가득 채워진 배열…!

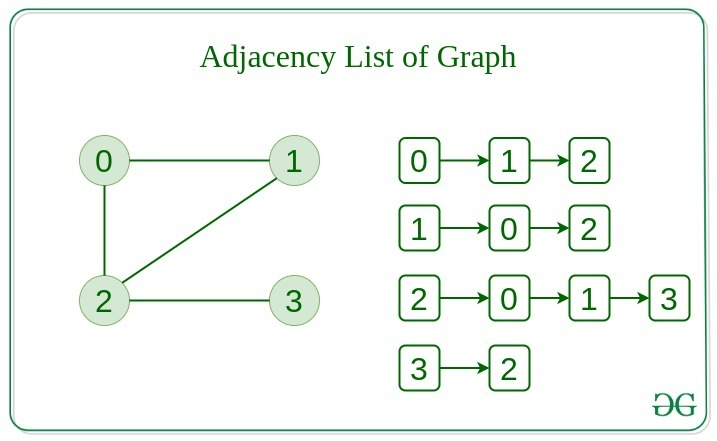

✔️ Adjacency List

• 각 노드마다 인접한 노드들을 LinkedList로 나타내는 방법
• 전체 노드의 2배에 해당하는 양의 데이터를 저장해야 한다. (연결은 서로 되는거니깐 2배임)





• 가중치 그래프인 경우에는 가중치 값도 함께 저장될 수 있다.
• 간선의 수가 상대적으로 매우 적은 경우(희소한 그래프)에도 메모리를 효율적으로 사용할 수 있다.
• 간선의 존재 여부를 확인하려면 해당 노드의 연결 리스트를 순회해야 한다.
